Teckentrup Industrie Schnelllauf-Rolltor ThermoTeck Speed, verzinkt

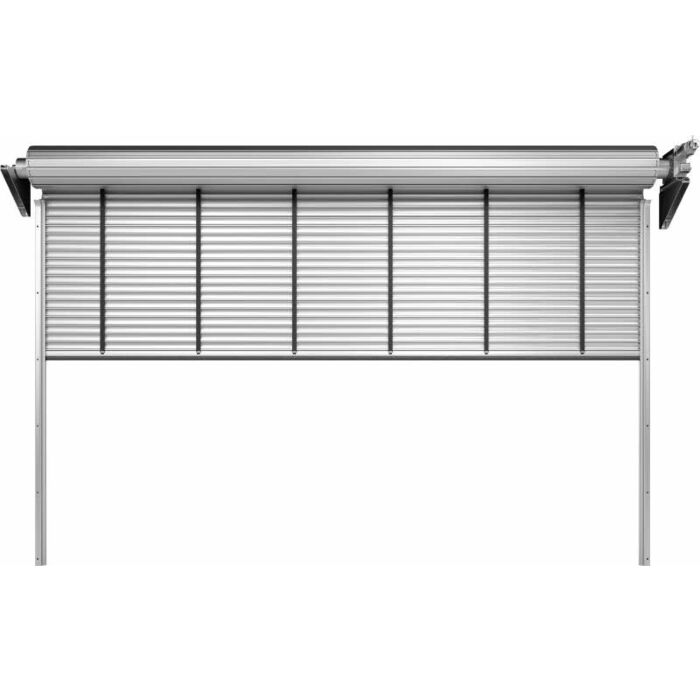

Teckentrup Industrie Schnelllauf-Rolltor ThermoTeck Speed

Schnell. Montagefreundlich. Zuverlässig.
Setzen Sie mit unserem neuen Schnelllauf-Rolltor auf Energieeffizienz und Wirtschaftlichkeit.

Durch die hohen Dauerlaufeigenschaften und eine robuste Ausführung bietet das SRT die notwendigen Anforderungen für alle Einsatzgebiete – insbesondere auch für den Einsatz als Außentor. Mit hohen Laufgeschwindigkeiten von bis zu 1,5 Metern pro Sekunde garantiert unser Schnelllauf-Rolltor eine hohe
Energieeffizienz durch minimale Wärmeverluste. Je kürzer ein Tor offen steht, desto geringer der Wärmeverlust während der Torbewegungsphase. Dies zahlt sich insbesondere bei hochfrequentierten
Toren aus.

Zudem bietet das Tor mit seiner wirkungsvollen Geräuschdämmung, hoher Montagefreundlichkeit und ungewöhnlich geringem Verschleiß ein gutes Kosten-Nutzen-Verhältnis.

Technische Daten
Produkt:

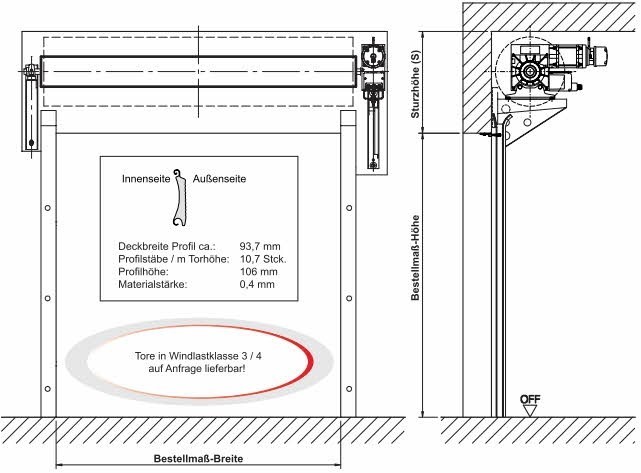

Sturzbedarf min. 750 mm
Maximale Öffnungsgeschwindigkeit von bis zu 1500 mm/sec. Werkseitig eingestellt auf 1000mm/sec. (Profile aus Stahl, verzinkt doppelwandig)
Wärmedämmung
U-Wert nach EN ISO 12567-1 (für Torgröße = 4000 x 4000 mm)
U W / (m²•K) (komplettes Tor): 3,5 W / (m²•K)
Schalldämmwert
RW (geprüft) 20 dB
Luftdurchlässigkeit
Klassifizierung nach EN 12426, Klasse 0
Windlast
Klassifizierung nach EN 12424, Klasse 2
Schlagregendichtigkeit
Prüfung nach EN 12489, Klassifizierung nach EN 12424, Klasse 0
Dauerfunktionstest
genormter Dauerfunktionstest mit 200.000 Öffnungs- und Schließzyklen (Rolltor mit Antrieb)

Einbau in:
Wände aus:
- Mauerwerk: mind. 120 mm
- Beton: mind. 150 mm
- Stahl
- Porenbeton nur mit Stahleinfassung: mind. 200 mm
- Holz: mind. 240 mm
Größenbereich:

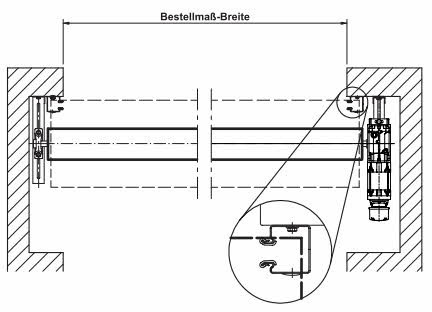

Bestellmaße
Breite: 2000 - 10.000 mm
Höhe: 2550 - 9000 mm
Tore in Windlastklasse 3 / 4 auf Anfrage lieferbar
Torpanzer:
Torpanzer, bestehend aus scharnierartig ineinander geschobenen Profilen aus Stahl verzinkt.
Profile:
doppelwandig Stahl, Teilung 93,7 mm
Oberfläche:
• Stahl verzinkt
• Stahl bandbeschichtet
Fensterausschnitte:
Verglasung aus Kunststoff, glasklar 150 x 55 mm
Abschlussprofile:
doppelwandiges Kastenprofil aus Aluminiumprofile: pressblank mit dauerelastischer und anfriersicherer Profil-Schlachdichtung aus EPDM für dichten Torabschluss
Endstücke:
Stabile, verschleiß- und korrosionsfeste Kunststoffteile zur Arretierung der Profile
Sturmhaken:
Bei hohen Windlasten und/ oder großen Breiten werden die Tore mit Sturmhaken ausgerüstet
Führungsschienen:
Stabile Stahlprofile mit verschleißfesten, leicht auswechselbaren Kunststoffführungen
Wickelwelle:
Grundiertes Stahlrohr mit beidseitig eingeschweißten Wellen für Antriebs- oder Lageraufnahme
Sturzdichtung:
Serienmäßigm außer bei Toren mit Lüftungsgittern, Lüftungsschlitzen oder anderen Belüftungsarten
Konsolen:
Aus verzinktem Stahl. Auf Wunsch mit Schall-Schutzmaßnahmen nach DIN 4109
Antriebe
Aufsteckantrieb mit integrierter Fangvorrichtung und elektr. Zwangstrennung, Drehspannung 400 V, 50 Hzm 60 % ED, Schutzart IP54, mit Nothandkurbel, TÜV geprüft. Andere Sonderspannungen, Schutzarten oder Notbetätigungen auf Anfrage
Steuerungen
für Aufsteckantrieb, mit Frequenzumrichter-Steuerung-Sanft-Lauf und Sanft-Stopp steckerfertig vorverkabelt und mit CEE-Stecker.
• Funkfernsteuerung optional
• Zubehör für Steuerungen:
• Ampelsteuerung
• Digitaler Induktionsschleife
• Mit selbstüberwachendem Lichtgitter, Steuerspannung 24 V Sicherheitskleinspannung, Schutzart IP65, "Tor zu" und "Tor auf" in Selbsthaltung mit Drucktastern "Auf-Halt-Zu"
Sonderausstattungen:
Feststehendes Seitenteil mit eingebauter Tür. Drehbares Seitenteil mit eingebauter Tür. Panzerverkleidung aus:
• verzinktem Stahl
• Aluminium natur
• andere Ausführung auf Anfrage

Starkes Design
- Außen ansichtsgleich zum Standard-Rolltor
- Bis zu 10 000 mm Breite und 9 000 mm Höhe realisierbar
- XXL-Tore mit Mittelstütze ermöglicht Breiten bis zu 20 m
- In Standard- und Vorzugsfarben erhältlich, sowie RAL nach Wahl
- Widerstandsfähigkeit bei Windlast bis WK4
- Durch die spezielle Profilgeometrie wickeln sich die Lamellen auf engstem Raum auf

Starke Sicherheit
- Innenliegende Durchfahrtsüberwachung, sicher vor Witterung und Vandalismus
- Automatische Hinderniserkennung durch integrierte Lichtschranke
- Auch für Außenanwendungen als sicherer Abschluss geeignet

Lichtgitter – Intelligente Befestigung
Durch speziell integrierte Löcher in der Führungsschiene kann das Lichtgitter auf der Führungsschienen-Rückseite angebracht werden.

Vorteile:
- Gute Erreichbarkeit
- Einfach zu reinigen
- Im Notfall austauschbar
- Vor Schmutz geschützt

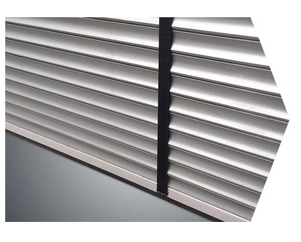

Gurtsystem
Das patentierte und sicherheitsoptimierte Teckentrup Gurtsystem dämpft Laufgeräusche und vermindert wirkungsvoll den Verschleiß des Schnelllauf-Rolltors. Dauerfunktions-Test mit mehr als 200.000 Zyklen.

Mit Aushakfunktion:
Automatisches Aushaken des Gurtsystems an der Befestigungseinheit (Schutz vor Verletzungen).

Wählen Sie aus den ThermoTeck Modulen:
- Wärmegedämmt, mit microprofilierter Oberfläche
- Zuverlässig, äußerst robust und optisch ansprechend
- Mit Verglasung oder Lüftungsgitter erhältlich
