Hörmann Torsionsfeder inkl. Federspannkopf - L703, ersetzt L22 & L23

Hörmann Torsionsfeder

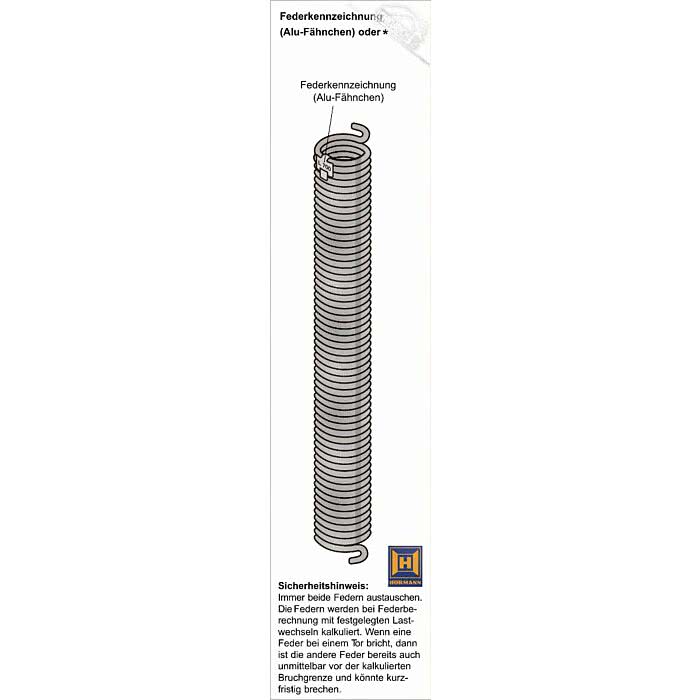

Bitte entnehmen Sie unbedingt die Daten vom Alu-Fähnchen von Ihrer bisherigen Torsionsfeder oder vom Typenschild.

Wählen Sie aus folgenden Ausführungen:
- R 18
- L 18
- R 700, ersetzt R 19
- L 700, ersetzt L 19
- R 701, ersetzt R 20
- L 701, ersetzt L 20
- R 702, ersetzt R 21
- L 702, ersetzt L 21
- R 703, ersetzt R 22
- L 703, ersetzt L 22
- R 703, ersetzt R 23
- L 703, ersetzt L 23
- R 704, ersetzt R 24
- L 704, ersetzt L 24
- R 705, ersetzt R 25
- L 705, ersetzt L 25
- R 707, ersetzt R 26
- L 707, ersetzt L 26
- R 708, ersetzt R 27
- L 708, ersetzt L 27
- R 709, ersetzt R 28
- L 709, ersetzt L 28
- R 720
- L 720
- R 721, ersetzt R 30
- L 721, ersetzt L 30
- R 722, ersetzt R 31
- L 722, ersetzt L 31
- R 723, ersetzt R 32
- L 723, ersetzt L 32
- R 723, ersetzt R 33
- L 723, ersetzt L 33
- R 724, ersetzt R 34
- L 724, ersetzt L 34
- R 724, ersetzt R 35
- L 724, ersetzt L 35
- R 725, ersetzt R 36
- L 725, ersetzt L 36
- R 726, ersetzt R 37
- L 726, ersetzt L 37
- R 727
- L 727
- R 728, ersetzt R 38
- L 728, ersetzt L 38
- R 729, ersetzt R 39
- L 729, ersetzt L 39
- R 743
- L 743
- R 744
- L 744
- R 748
- L 748
- R 749
- L 749

Sicherheitshinweis:

Eine Torsionsfeder ist enormen Belastungen ausgesetzt. Die wirkenden Kräfte auf die Feder sind abhängig von Torgröße, Torgewicht und Leichtgängigkeit des Garagentores. Wenn eine Feder Ihres Hörmann Garagentores gerissen ist, so sollten Sie immer die Federn beider Seiten austauschen. Die Federn werden bei Federberechnung mit festgelegten Lastwechseln kalkuliert. Wenn eine Feder bei einem Tor bricht, dann ist auch die andere bereits unmittelbar vor der kalkulierten Bruchgrenze und könnte kurzfristig brechen. Bei vielen Hörmann Toren halten Torsionsfedern oft viele Jahrzehnte. In ungünstigen Fällen leider nur wenige Jahre (Torsionsfedern sind Verschleißteile).

Technischer Hinweis:

Da in der Regel links und rechts unterschiedliche Federn (Länge, Durchmesser, Drahtstärke) eingebaut sind, ist es bei dem Austausch beider Federn unbedingt erforderlich, die Größe der linken und rechten Federn zu ermitteln. Sie können die Federbezeichnung von der einen Seite nicht auf die andere Seite übertragen (z.B. ist L700 nicht immer gleich R700 auf der Gegenseite)!

Die Bezeichnung "L" oder"R" gibt nicht automatisch den Einbauort (links oder rechts) vor sondern ist lediglich die Bezeichnung für die Wickelrichtung der Torsionsfeder!

Sollte es Ihnen nicht möglich sein, das Typenschild auf Ihrer alten Feder zu identifizieren, senden Sie uns bitte eine E-mail über unser Federformular mit Angabe der folgenden Daten, die Sie auf dem Typenschild auf der Innenseite Ihres Hörmann Sektionaltores finden:

Auftrags-Nr.:
Tor-Nr.:
Produkt-Nr.:
Typ :
Baujahr :
Breite des Tores:
Höhe des Tores:

Mit Hilfe dieser Daten können wir die von Ihnen benötigte Feder ermitteln.

Sollte auch das Typenschild auf Ihrem Hörmann Sektionaltor nicht mehr vorhanden sein, so benötigen wir von Ihnen folgende Angaben:

1. Normal-Beschlag oder Höhergeführter Laufschienen-Beschlag (= Laufschienen verlaufen nicht direkt hinter dem Sturz in den Laufschienenbogen sondern erst senkrecht nach oben)?
 2. Welche Feder meinen Sie? Von innen gesehen links oder rechts?
 3. Innendurchmesser Ihrer alten Feder: 50 mm?
 4. Drahtdurchmesser (Maßangabe auf 1/10 mm)
 5. Gesamtwindungen (in entspanntem Zustand der Feder zählen)
 6. Gesamtlänge der Feder selbst von der ersten bis zur letzten Windung - jedoch ohne Einhängehaken (in entspanntem Zustand der Feder zählen)
 7. Breite und Höhe des Tores?
 8. Ihre Postadresse zum schnellen Versand der Feder(n).
