Novoferm NovoPorta Premio T60 Feuerschutztüre 2-flügelig
Menge
- 64 mm
- 3-Seitig gefälzt
- Blechdicke 1 mm (Standard)
Novoferm NovoPorta Premio T60-1/EI2 60-3: Höchstfeuerhemmende Exklusiv-Feuerschutztür für optimale Sicherheit
Die NovoPorta Premio T60-1/EI2 60-3 setzt neue Maßstäbe in Sachen Brandschutz und Sicherheit. Mit erfolgreicher Prüfung nach EN 1634 und einer Europäisch Technischen Bewertung ETA-17/0443 ist diese Tür eine Spitzenlösung für höchste Anforderungen an den Feuerschutz.
Türblätter:
Die Türblätter beeindrucken mit einer Dicke von 64 mm, sind 3-seitig gefälzt und verfügen über einen robusten Dickfalz. Die Blechdicke beträgt 1,0 mm. Bis zu einer Höhe von 2500 mm sind 2 Sicherungszapfen pro Flügel vorgesehen, darüber hinaus sogar 3. Ein 3-seitiger Brandschutzstreifen sowie ein zusätzlicher am Mittelfalz des Gangflügels bieten maximalen Schutz.
Zarge:
Die Eckzarge mit einer Dicke von 2,0 mm ist mit einer 3-seitigen CR-Dichtung und Mauer-Dübelankern ausgestattet. Eine Umfassungszarge, eine zweiteilige Umfassungszarge Typ 2140B, eine Blockzarge oder Gegenzargen (1,5 mm dick) sind gegen Aufpreis erhältlich. Eckzarge, Umfassungszarge und Blockzarge werden zerlegt geliefert, mit verdeckter Schraubverbindung. Die Eckzarge wird standardmäßig ohne Bodeneinstand geliefert, zusätzliche Anker sind im Lieferumfang enthalten.
Oberfläche:
Die Oberfläche der Türblätter und Zarge ist verzinkt und grundiert, pulverbeschichtet in einem ansprechenden Ton ähnlich RAL 9016.
Beschläge:
Die Tür ist mit einem PZ-Wechselschloss (bei BRM 2500 x 2500 mm mit zusätzlicher Gangflügelverriegelung auch nach oben) ausgestattet, kombiniert mit einer schwarzen Rundgriff-Drückergarnitur, festdrehbar gelagert. Der Standarddrücker hat eine Höhe von 1050 mm, während bei einer BRM-Höhe über 2500 mm die Drückerhöhe auf 1200 mm erhöht wird. Ein flächenbündiger Mittelanschlag mit Mittelfalzdichtung, Standflügel mit Falztreibriegel und Verriegelung nach oben und unten bieten zusätzliche Sicherheit. Beachten Sie: Bei rauchdichten Türen ist es erforderlich, bauseits einen Profilzylinder zu liefern und zu montieren!
Bänder und Schließmittel:
Jeder Flügel ist mit 2 Stück 3-teiligen Konstruktionsbändern mit Kugellagerring ausgestattet (bei BRM-Höhen über 2500 mm standardmäßig mit 3 Stück 3-teiligen Konstruktionsbändern) und Bandsteckersicherung. Zwei Türschließer Dorma TS 89 bzw. GEZE TS 4000, ein Schließfolgeregler und bei Türflügelbreiten über 1400 mm ein GEZE TS 4000 EN7 gewährleisten eine zuverlässige Schließmechanik und höchste Sicherheit.
Technische Daten
| Widerstandsklasse / Typ | NovoPorta Premio EI2 60-1 einflügelig |
NovoPorta Premio EI2 60-2 zweiflügelig |
|
| Zugelassene Abmessungen | |||
| Baurichtmaß (BRM) (Lichter Durchgang (LD)) |
Breite min. - max. |
563- 1375 (479 - 1291) |
1250 - 2500 (1166 - 2416) |
| Höhe min. - max. |
1594 - 2500 (1552 - 2458) |
1750 - 2500 (1708 - 2458) |
|
| Türblatt | |||
| Türblattdicke ca. | 64 | 64 | |
| Blechdicke ca. |
1,0 |
1,0 |
|
| Gehflügel | Breite min. - max. | 600 - 1228 | |
| Standflügel | 525 - 1228 | ||
| Öffnungsart |
links oder rechts |
Gehflügel links oder rechts |
|
| Wände | |||
| Mauerwerk | >115 | >115 | |
| Beton | ≥100 | ≥100 | |
| Porenbeton-Block-/Plansteine | ≥150 | ≥150 | |
| Bewehrte Porenbeton-Wandplatten | ≥150 | ≥150 | |
| Wände ab F60-A/EI60 aus Gipskarton-Feuerschutzplatten mit Stahlständern (nach DIN 4102, Teil 4,Tabelle 10.2 oder EN 13501-2) |
≥100 | ≥100 | |
| Wände aus Gipskarton-Feuerschutzplatten mit Holzständern (nach DIN 4102, Teil 4,Tabelle 10.3 oder EN 13501-2) |
- | - | |
| Weitere zugelassene Montagewände mind. F60-A/EI60 nach allgemeinem bauaufsichtlichen Prüfzeugnis auf Anfrage |
• | • | |
| Bekleidete Stahlstützen/Stahlträger, oder bekleidete Holzstützen/Holzträger | - | - | |
| Ausführungen | |||
| Wärmedämmend isoliert, Vollblatt, alle Schwellenausführungen (Ud-Wert Türelement W/(m2)K) |
1,5 | 1,6 | |
| Hochfeuerhemmend – geprüft nach EN 1634-1 | • | • | |
| Auch mit Rauchschutz nach EN 1634-3 | • | • | |
| Auch schalldämmend (mit absenkbarer Bodendichtung, ohne Glas, Laborwert nach EN ISO 717-1) |
ca. 35 dB RwP | ca. 35 dB RwP | |
| Auch einbruchhemmend nach EN 1627 (Vollblatt; beidseitig geprüft) | RC 2 RC 3 RC 4 |
RC 2 RC 3 |
|
| • möglich | - nicht möglich |

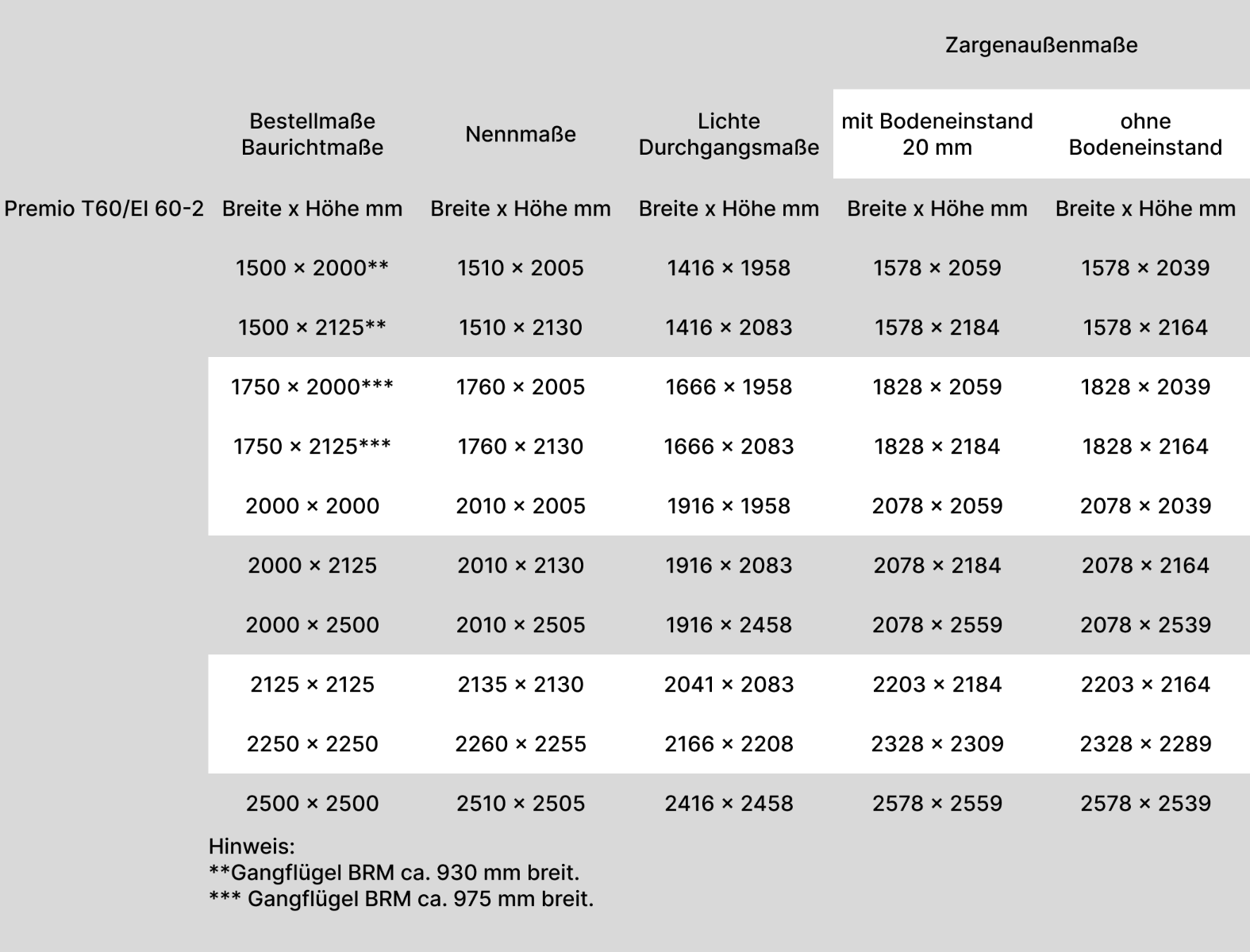

Bestellmaße bzw. Baurichtmaße
Norm-Flügelteilung für 2-flg. Novoporta Premio-Türen
*Diese Türe ist eine Sonderanfertigung und ist somit vom Widerrufsrecht ausgeschlossen
| Brandschutz Dauer | T60 = 60 min. Brandwiderstand |
|---|---|
| Anzahl Türflügel | Zweiflügelig |
| Widerstandsklassen DIN 1627 ENV | Standard, ungeprüft |
| Weight | 1 |
| Rauchschutz | mit Rauchschutz möglich |
| Verglasung | mit Glaseinsatz möglich |
| Türfalz | Dickfalz |
| Lieferzeit | 5-6 Wochen |
| Hersteller | Novoferm |
| Montageanleitung | https://www.scheurich24.de/media/wysiwyg/Montageanleitung_RX5026101.pdf |
