Novoferm NovoPorta Premio T30 Feuerschutztüre 2-flügelig
Menge
- 64 mm
- 3-Seitig gefälzt
- Blechdicke 1 mm (Standard)
Novoferm NovoPorta Premio T30-2/EI2 30-2: Höchste Sicherheit in exklusivem Design
Die NovoPorta Premio T30-2/EI2 30-2 definiert Sicherheit neu und bietet eine herausragende feuerhemmende Lösung. Geprüft nach EN 1634 und bauaufsichtlich zugelassen nach DIN 4102 mit der Zulassungsnummer Z-6.20-2205 oder gemäß Europäisch Technischer Bewertung ETA-17/0443, erfüllt diese Tür die höchsten Standards.
Türblätter:
Die Türblätter sind 64 mm dick, 3-seitig gefälzt, mit einem stabilen Dickfalz. Das 1 mm dicke Standard-Blech kann gegen Aufpreis auf 1,5 mm erhöht werden, bis zu einer Größe von BRM 2500 x 2500 mm. Jeder Flügel ist mit 2 Sicherungszapfen ausgestattet, und der Brandschutzstreifen erstreckt sich 3-seitig sowie am Mittelfalz des Gangflügels.
Zarge:
Die Eckzarge ist 2,0 mm dick und verfügt über eine 3-seitige EPDM-Dichtung sowie Mauer-Dübelanker. Eine Umfassungszarge, eine zweiteilige Umfassungszarge Typ 2140B, eine Blockzarge oder Gegenzargen (1,5 mm dick) sind gegen Aufpreis erhältlich. Eckzarge, Umfassungszarge und Blockzarge werden zerlegt geliefert, mit einer verdeckten Schraubverbindung. Die Eckzarge wird standardmäßig ohne Bodeneinstand geliefert, zusätzliche Anker sind im Lieferumfang enthalten.
Oberfläche:
Die Oberfläche der Türblätter und Zarge ist verzinkt und grundiert, pulverbeschichtet in einem stilvollen Ton ähnlich RAL 9016.
Beschläge:
Die Tür ist mit einem PZ-Wechselschloss ausgestattet, kombiniert mit einer schwarzen Rundgriff-Drückergarnitur, festdrehbar gelagert. Der Standarddrücker hat eine Höhe von 1050 mm, während bei einer BRM-Höhe über 2750 mm die Drückerhöhe auf 1200 mm erhöht wird. Ein flächenbündiger Mittelanschlag mit Mittelfalzdichtung sorgt für zusätzliche Sicherheit. Der Standflügel verfügt über einen Falztreibriegel, mit optionaler Verriegelung nach oben und unten bei einer Größe von bis zu BRM 2500 x 2500 mm. Beachten Sie: Bei rauchdichten Türen ist es erforderlich, bauseits einen Profilzylinder zu liefern und zu montieren!
Bänder und Schließmittel:
Jeder Flügel ist mit 2 Stück 3-teiligen Konstruktionsbändern mit Kugellagerring ausgestattet (bei BRM-Höhen über 2500 mm standardmäßig mit 3 Stück 3-teiligen Konstruktionsbändern) und Bandsteckersicherung. Zwei Türschließer Dorma TS 89 bzw. Geze TS 4000, ein Schließfolgeregler und bei Türflügelbreiten über 1400 mm ein Geze TS 4000 EN7 gewährleisten eine zuverlässige Schließmechanik und Sicherheit.
Technische Daten
| Widerstandsklasse / Typ | NovoPorta Premio EI2 30-2 zweiflügelig |
NovoPorta Premio EI2 30-2 zweiflügelig / Übergröße GE³ |
|
| Zugelassene Abmessungen | |||
| Baurichtmaß (BRM) (Lichter Durchgang (LD)) |
Breite min. - max. |
1170 - 2500 (1086 - 2416) |
1376 - 3000 (1292 - 2916) |
| Höhe min. - max. |
1750 - 2500 (1708 - 2458) |
2501 - 3000 (2459 - 2958) |
|
| Türblatt | |||
| Türblattdicke ca. | 64 | 64 | |
| Blechdicke ca. |
1,0 (wahlweise 1,5) |
1,0 (wahlweise 1,5 im Prüfverfahren) |
|
| Gehflügel | Breite min. - max. | 600 - 1228 | 728 - 1478 |
| Standflügel | Breite min. - max. | 525 - 1228 | 728 - 1478 |
| Öffnungsart |
Gehflügel links oder rechts |
Gehflügel links oder rechts |
|
| Wände | |||
| Mauerwerk | >115 | >175 | |
| Beton | ≥100 | ≥140 | |
| Porenbeton-Block-/Plansteine | ≥150 | ≥175 | |
| Bewehrte Porenbeton-Wandplatten | ≥150 | ≥175 | |
| Wände ab F30-A/EI30 (GE-Bauart ab F60-A/EI60) aus Gipskarton-Feuerschutzplatten mit Stahlständern (nach DIN 4102, Teil 4,Tabelle 10.2 oder EN 13501-2) |
≥100 | ≥100 | |
| Wände ab F30-B/EI30 aus Gipskarton-Feuerschutzplatten mit Holzständern (nach DIN 4102, Teil 4, Tabelle 10.3 oder EN 13501-2) |
≥130 | - | |
| Weitere zugelassene Montagewände mind. F30-A/EI30 (GE-Bauart ab F60-A/EI60) oder F30-B/EI30 (nicht für GE-Bauart) nach allgemeinem bauaufsichtlichen Prüfzeugnis auf Anfrage |
• | • | |
| Bekleidete Stahlstützen/ Stahlträger mind. F60-A/R60, oder bekleidete Holzstützen / Holzträger mind. F60-B/ R60 | • | - | |
| Ausführungen | |||
| Wärmedämmend isoliert, Vollblatt, alle Schwellenausführungen (Ud-Wert Türelement W/(m2)K) |
1,5 | 1,6 | |
| Feuerhemmend – geprüft nach EN 1634-1 | • | • | |
| Auch mit Rauchschutz nach EN 1634-3 | • | • | |
| Auch schalldämmend (mit absenkbarer Bodendichtung, ohne Glas, Laborwert nach EN ISO 717-1) |
ca. 39 dB RwP | ca. 37 dB RwP | |
| Auch einbruchhemmend nach EN 1627 (Vollblatt; beidseitig geprüft) | RC 2 RC 3 |
RC 2 im Prüfverfahren |
|
| • möglich | - nicht möglich |

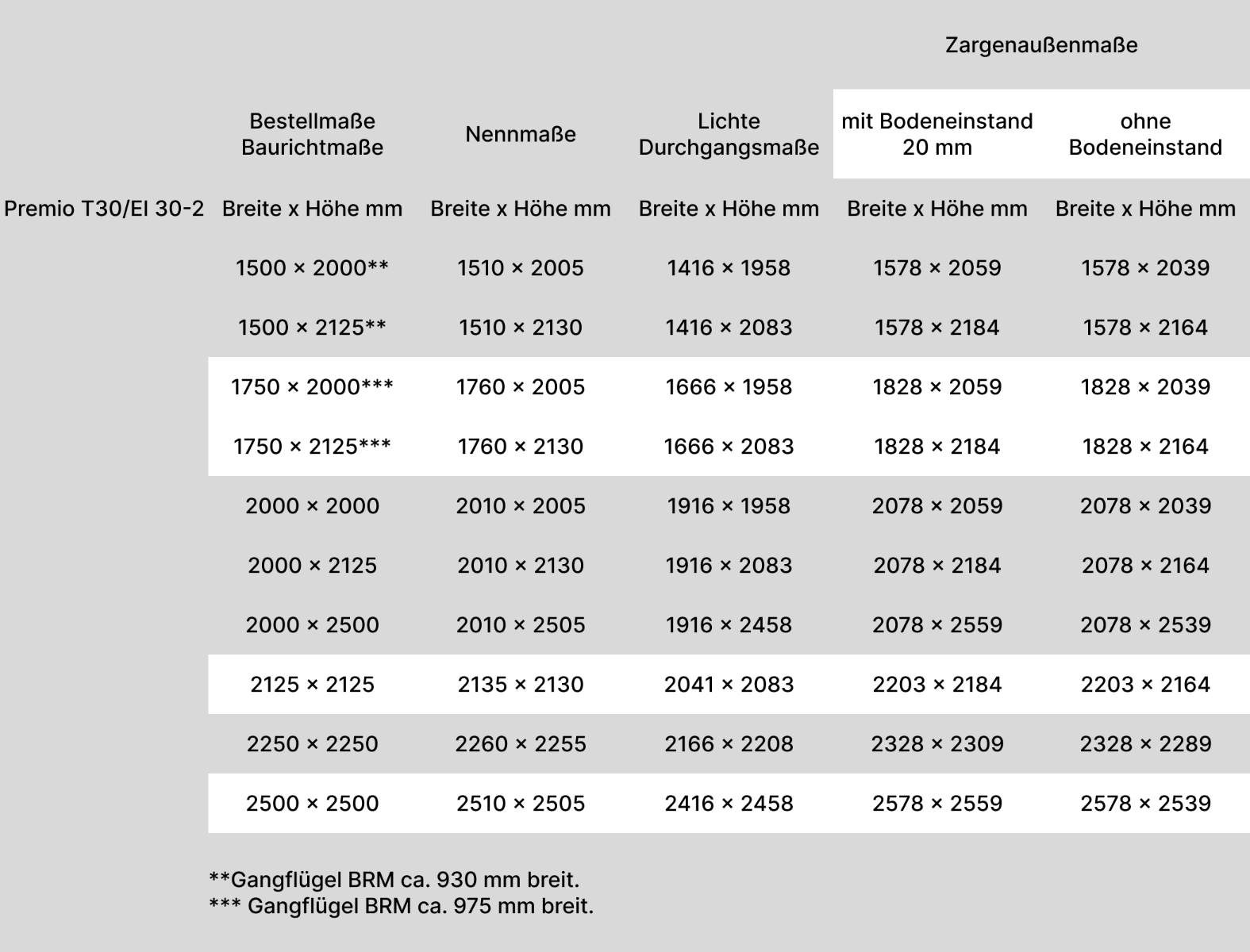

Bestellmaße bzw. Baurichtmaße

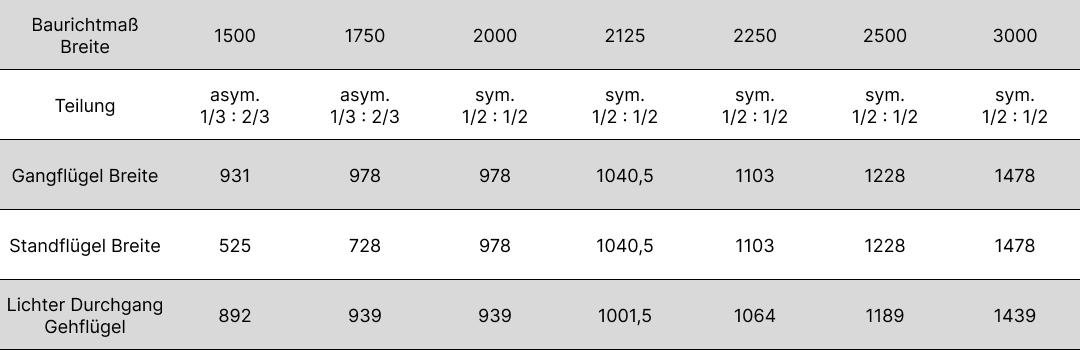

Norm-Flügelteilung für 2-flg. Novoporta Premio-Türen
*Diese Türe ist eine Sonderanfertigung und ist somit vom Widerrufsrecht ausgeschlossen
| Brandschutz Dauer | T30 = 30 min. Brandwiderstand |
|---|---|
| Anzahl Türflügel | Zweiflügelig |
| Widerstandsklassen DIN 1627 ENV | Standard, ungeprüft |
| Weight | 1 |
| Rauchschutz | mit Rauchschutz möglich |
| Verglasung | mit Glaseinsatz möglich |
| Türfalz | Dickfalz |
| Lieferzeit | 5-6 Wochen |
| Hersteller | Novoferm |
| Montageanleitung | https://www.scheurich24.de/media/wysiwyg/Montageanleitung_RX5026101.pdf |
