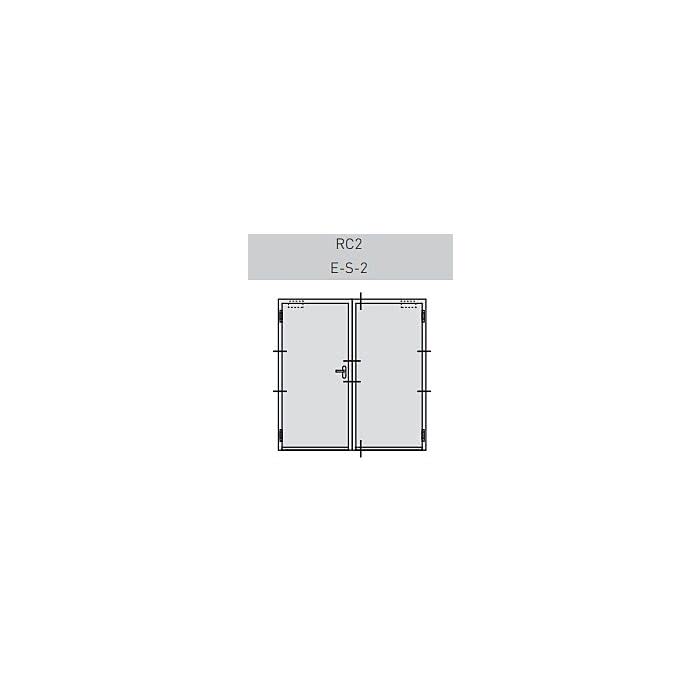

Novoferm Exklusiv-Sicherheitstür NovoPorta Premio E-S-2, DIN EN 1627 RC 2, 64 mm dick
Exklusiv-Sicherheitstür für Innen- und Außeneinsatz. Türelement beidseitig geprüft. Prüfberichts-Nr. 2613200-GS S01.
Türblatt: 64 mm dick, 3-seitig gefälzt, mit Dickfalz, Isolierfüllung mit Mineralwolle. Blechdicke 1 mm (Standard) (gegen Mehrpreis Blechdicke 1,5 mm lieferbar). 2 Stück Sicherungszapfen je Flügel. Verstärkung für Türschließer innenliegend auf Bandseite an Gangflügel und Standflügel.
auswählbare Zargen: Standard-Eckzarge 2 mm dick mit 3-seitiger EPDM-Dichtung, mit Mauer-Dübelankern. Umfassungszarge, Zweiteilige Umfassungszarge Typ 2140B, Blockzarge oder Gegenzargen (Gegenzargen 1,5 mm dick) gegen Mehrpreis lieferbar (Umfassungszarge und Blockzarge werden zerlegt geliefert, mit verdeckter Schraubverbindung). Die Eckzarge ist standardmäßig ohne Bodeneinstand. Zusätzliche Anker liegen bei.
Oberfläche (je nach Auswahl): Türblatt verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Auf Anfrage Designoberfläche möglich. Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016.
Standard-Beschlag: PZ-Wechselschloss nach DIN 18251, Klasse 4, FS-LM-Sicherheits-Wechselgarnitur nach DIN 18257 ES 1 ZA, Kurzschild mit Zylinderentfernung 72 mm sowie SI-Profilzylinder 85 mm nach DIN 18252 P2 BZ (50 + 35 mm) mit Sicherungsschein und 3 Schlüsseln. Hinweis: Bei rauchdichten Türen muss bauseits ein Profilzylinder geliefert und montiert werden!
Bänder und Schließmittel: Je Flügel 1 Stück 3-teiliges Konstruktionsband mit Kugellagerring und 1 Stück 3-teiliges Federband, mit Bandsteckersicherung. Optional auch mit 3-dimensional (3-D) verstellbaren Bändern lieferbar.
Die Sicherheitstür NovoPorta Premio E-S-2 ist zugelassen für den Einbau in Wände aus: - Beton Dicke ≥ 100 mm (Festigkeitsklasse ≥ B15) - Mauerwerk Dicke ≥ 115 mm (Steindruckfestigkeit ≥ 12) - Porenbeton Dicke ≥ 175 mm/bewehrter Porenbeton ≥ 150 mm (Festigkeitsklasse 4/geklebt) (Mehrpreise für 2140B-Zarge bzw. Gegenzarge beachten) - Gipskarton Dicke ≥ 100 mm F60A/F90A-Einbruchschutz-Montagewände (Stahlständerwand) aus Gipskarton-Bauplatten F60-A/F90-A (mit 2-teiliger U-Zarge Profil 2140B) - Gipskarton Dicke ≥ 130 mm F60B/F90B-Einbruchschutz-Montagewände (Holzständerwand) aus Gipskarton-Bauplatten F60-B/F90-B (mit 2-teiliger U-Zarge Profil 2140B) - Stahlkonstruktion Alle Zargenvarianten (angeschweißt). Zarge umlaufend druckfrest mit Mörtel hinterfüllen!
auch als Klappe, Rauchdicht und 1-teilig möglich
Bitte beachten Sie die Hinweise in der Anleitung zur bauseitigen Endbehandlung. Hinweis: Diese Türen sind Einzelanfertigungen und somit vom Widerrufsrecht ausgeschlossen.
NOVOPORTA PREMIO – ERSTE WAHL FÜR DEN OBJEKTBAU
WER DIE WAHL HAT, ENTSCHEIDET SICH FÜR NOVOPORTA PREMIO Optimierte Fertigungsverfahren, konstruktive Weiterentwicklungen, härtere Prüfnormen – das Ergebnis ist die Türengeneration NovoPorta Premio. Diese universelle Stahltür bietet auf praktisch alle Anforderungen die passende Antwort. Vom schnellen und bequemen Einbau bis zur variantenreichen Hinterfüllung verbindet die Premio viele Vorteile zu einem schlüssigen Gesamtpaket. Sie passt überall und ist auch für speziellere Einbauszenarien, z.B. als durchschusssichere Variante, verfügbar.
DESIGN UND DICKFALZ ÜBERZEUGEN Mit 64 mm starkem und fühlbar steiferem Türblatt punktet die Premio nicht nur im Verborgenen. Ihr hochmodernes Design und der attraktive, konsequent bis zur EI2 90-Variante ausgeführte Dickfalz (1) verleihen ihr auch den nötigen Charme für das Büroumfeld.
FUNKTION TRIFFT DESIGN – AUCH BEI DENBÄNDERN Ob vielfältige Auswahl oder große Spielräume bei der Gestaltung – unser Ansatz mitam Türblatt verschraubten Bändern (2) bietet einfach mehr. Schlankes Objekt-, robustes Standard- oder fein justierbares 3D-Band (wahlweise in Stahl oder Edelstahl) machen die NovoPorta Premio zum echten „Schmuckstück“. Die riesige Palette verfügbarer Farben und Designs rundet dieses Bild ab.
EINHEITLICHES OUTFIT IM GANZEN OBJEKT Das Plattform-Konzept der NovoPorta Premio ermöglicht die Ausrüstung Ihres ganzen Objekts mit einer einzigen Türenserie – unabhängig von Leistungsmerkmalen und Ausstattungswünschen. Die Folge ist eine einheitliche Türoptik im gesamten Objekt.
WENIGER IST MEHR: ATTRAKTIVER DURCH VERBORGENE DETAILS Dank ihrer ausgefeilten Konstruktion mit flächenbündigem Mittelanschlag kommen alle zweiflügeligen Premio Türen bis hin zur hochkomplexen EI2 90-Bauart ohne aufgesetzte Mittelsprosse aus. Ein echter Gewinn für die Optik. (3) Gleiches gilt für Details wie z.B. barrierefreie Schwellenvarianten mit verdeckt eingebauten, absenkbaren Bodendichtungen. Diese sind in einfacher oder – für besonders hohe Schallschutzanforderungen – auch in doppelter Ausführung perfekt zum Einbau in Flucht- und Rettungswege geeignet. Eine Vielzahl verfügbarer Sonderausstattungen, Beschläge 4 und Verriegelungsvarianten ermöglicht dabei die rechtskonforme und gleichzeitig optisch ansprechende Ausstattung jeder Premio.
TÜRBLATT TAUSCHEN LEICHT GEMACHT Ein weiterer Vorteil des Premio-Plattform-Konzepts: Muss beispielsweise ein Türblatt bei Nutzungsänderung von EI2 30 auf EI2 60 oder gar EI2 90 geändert werden, so ist das bis zur BRM-Höhe von 2.125 mm (= 2.083 mm LD (Lichter Durchgang)) problemlos ausführbar. Identische Bänder sowie Anzahl und Einbaulage der Sicherungszapfen machen dies bei zur neuen Brandschutzklasse passender Zargenhinterfüllung auch ohne den Austausch der Zarge möglich.
DIE NEUE NOVOPORTA PREMIO: ERSTE WAHL FÜR JEDES OBJEKT!
EINE TÜR, FÜNF BÄNDER, ALLE OPTIONEN Brandschutztüren haben Gewicht – nicht nur hinsichtlich ihrer Bedeutung für die Sicherheit, sondern auch mit Blick auf die Türflügel. Keine einfache Aufgabe für die Bänder, die die Türen trotzdem leichtgängig, attraktiv und aus Montagesicht fein justierbar halten sollen.

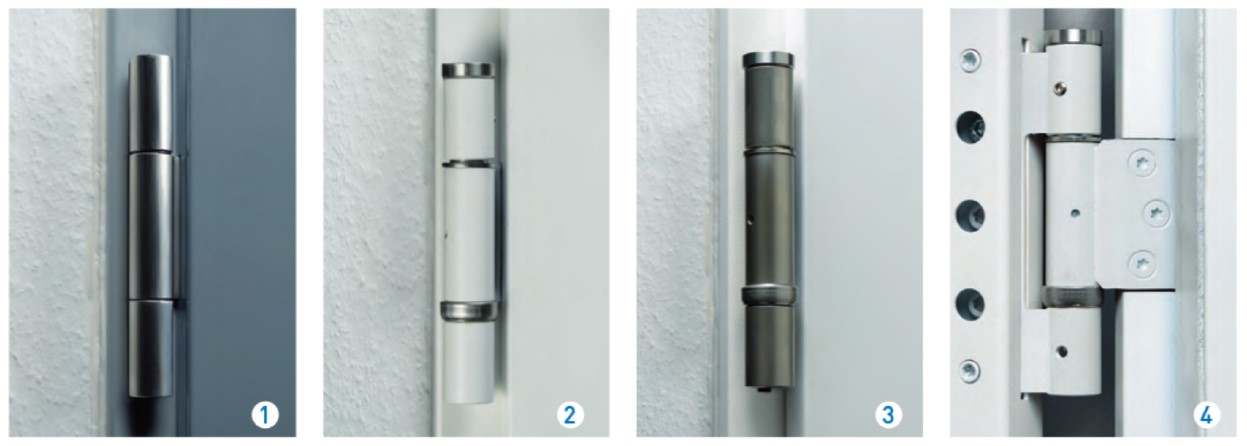

Fünf verschiedene Bandvarianten bietet Novoferm für die neuen Premio-Türen an: Die ansprechenden, schlanken Premio-Objektbänder (1) aus Edelstahl bestechen durch besonders filigrane Optik. Sie werden grundsätzlich als 3D-Bandvariante ausgeführt. Wahlweise in Stahl oder Edelstahl sind die dreiteiligen Standardbänder (2) + (3) erhältlich. Diese sind montagefreundlich und leichtgängig durch Kugellagerring. Besonders fein lassen sich die hochwertigen 3D-Bänder (4) justieren, die ebenfalls in Stahl- oder Edelstahlausführung lieferbar sind. Wie auch alle anderen Bänder werden sie generell mit dem Türblatt verschraubt. Im Falle eines Falles lassen sie sich auch auswechseln, ohne dass man gleich den kompletten Türflügel tauschen muss.
Exklusives Aussehen mit ausgereifter Novoferm Technik – das ergibt mit Sicherheit stimmige Gesamtbilder, die den Betrachter beeindrucken. Türen können dadurch nahezu optisch in die Wand integriert werden, wobei die gestalterischen Möglichkeiten eine riesige Vielfalt bieten.
Die hochwertige Novoferm Grundierung in Verkehrsweiß (ähnlich RAL 9016) wirkt schon bei Lieferung sehr angenehm. Vielen Bauherren scheint sie optisch so ansprechend, dass in Einbausituationen, bei denen keine Korrosionsgefahr besteht, Verkehrsweiß die Farbe der Wahl ist. Selbstverständlich sind nahezu alle RAL-Farben auf Anfrage erhältlich. Diese Vielfalt besteht bei Novoferm aus Türblatt, Zargenoptik und den Bändern, die als Einheit oder jeweils unterschiedlich designed werden können. So entsteht im Zusammenspiel zwischen Optik und Sicherheit eine Perfektion, die in jeder Hinsicht beeindruckt.
RAUCHSCHUTZ RETTET LEBEN
Wenn bei Brandkatastrophen Opfer zu beklagen sind, ist dies in der Regel die Folge starker Rauchentwicklung. Giftige Rauchgase steigern die Gefahr zu ersticken gegenüber dem Verbrennen um ein Vielfaches. Bereits ein Kohlenmonoxidanteil von 0,8 % in der Raumluft kann zum plötzlichen Tod führen. Es kommt daher darauf an, den Rauch frühzeitig einzudämmen, das Verbreiten über Flure oder Treppenräume zu verhindern und Räume rauchdicht abzuschotten.
Rauchschutzsysteme mit Türen der Premio-Generation schützen wirksam vor gefährlichem Rauch. Da europäische Normen zunehmend Bedeutung erlangen, sind Premio-Rauchschutztüren bereits heute nicht nur nach deutscher Norm geprüft, sondern selbstverständlich auch nach der europäischen Prüfnorm EN 1634-3. Die Prüfung von Stahltüren mit Zusatzausstattung kann nach EN 1634-3 bei Raumtemperatur als dichtschließende (Sa) oder bei einer Temperatur von 200 °C als Rauchschutztüren (S200) erfolgen. Letzteres entspricht der aktuell noch gültigen deutschen Norm DIN 18095. Selbst bei hohen Temperaturen und der damit einhergehenden Beanspruchung der Türelemente halten Premio-Türen dicht. Bereits in der Standard-Ausstattung wird eine Premio-Rauchschutztür immer mit Obentürschließer, speziellen Dichtungssystemen incl. einer absenkbaren rauchdichten Bodendichtung (RS1) oder auf Wunsch einer Höckerschwelle (RS2) geliefert. Optional ist auch eine Auswahl geprüfter Verglasungsvarianten erhältlich. Rauchmelder, z.B. in Kombination mit Feststellanlagen, müssen im Ernstfall auslösen. Dafür haftet der Betreiber einer Rauch- und Feuerschutztür (sog. Brandabschluss). Um hohe Sach- und Personenschäden zu vermeiden – gerade auch mit Blick auf von außen nicht erkennbare Schäden –, ist die regelmäßige Wartung in vielen Ländern vorgeschrieben. In Deutschland z.B. ist dies mit der DIN 14677 geregelt. Durchgeführt werden darf diese ausschließlich durch qualifiziertes Fachpersonal, z.B. die Novoferm Service-Mannschaft.
DAS UNIVERSAL-ZARGENPROFIL 2140B: EINES FÜR ALLE MONTAGEFÄLLE
Die Eckzarge ist normal, das ergänzende, nicht zu hinterfüllende Universalprofil dagegen speziell. Zusammen ergibt diese clevere Kombination aus Vorder- und Gegenschale eine zweiteilige Umfassungszarge 2140B. Und die hat es in sich, denn auch bereits verbaute Eckzargen können nachträglich mit der Gegenschale ergänzt – oder besser: veredelt - werden. Weitere Vorteile: Gemäß Zulassung muss immer nur die Zargenvorderschale hinterfüllt werden – die Gegenschale kann leer bleiben. Dabei erleichtern verschiedene Verfahren zur Hinterfüllung die Montage ebenso wie die für praktisch alle Wandarten (siehe Bilder) verfügbaren Montagesets. Selbstverständlich ist die NovoPorta Premio zusammen mit dem Universal-Zargenprofil 2140B als Komplettsystem zugelassen – mit Rauch-, Schall- und Brandschutz-(EI2 30-, EI2 60- bzw. EI2 90) sowie einbruchhemmender Ausstattung. Mit dem Zargenprofil 2140B realisieren Sie praktisch jede Idee, denn es sieht nicht nur bestechend gut aus: Mit den verfügbaren Montagesets für alle Wandarten lässt es sich auch schnell fixieren und sauber hinterfüllen. Je nach Montageteam und Einbausituation auf der Baustelle bieten sich ganz flexibel mehrere zugelassene Arten der Hinterfüllung an. Durch die raffinierte Kombination von Vorder- und Gegenschale geht die Montage stets beeindruckend schnell und sauber von der Hand.
Nur maximal 10 Schrauben nötig An maximal 10 werkseitig vorbereiteten Befestigungspunkten (Anzahl abhängig vom Türtyp und Türgröße) wird die Zarge zulassungsgerecht befestigt. Das Beste: Eine einzige Dübelschraube pro Befestigungspunkt gibt bereits die erforderliche Stabilität und Festigkeit.
Immer richtig positioniert Bereits beim Festschrauben der Zarge an den mitgelieferten Eckzargen-Adaptern wird der Schiebe-Gegenadapter einfach bis auf Anschlag an der Wand mit aufgeschoben. Ganz nebenbei erhalten Sie so die optimale Position zur Befestigung der speziellen 2140B Gegenzarge.
Gegenadapter nur, wo wirklich nötig Für die Montage der Gegenzarge sind lediglich sechs Schiebe-Gegenadapter erforderlich. Der untere Anker wird dabei verlängert, um die Zarge gerade im anstoßgefährdeten Bodenbereich abzustützen. Optimal: Für die oberen Befestigungspunkte sind keine Gegenadapter nötig.
Flexibilität bei der Hinterfüllung Nur die Eckzargen-Vorderschale muss zulassungsgerecht hinterfüllt werden. Bei EI2 30 beispielsweise auch mit loser Mineralwolle*, Novoferm Brandschutzschaum oder werkseitiger EasyFit Hinterfüllung. Die Gegenzarge muss laut Zulassung nicht hinterfüllt werden.
Gegenzarge nur aufschieben und unsichtbar fixieren Kein umständliches Ausrichten mehr: Einfach Gegenzarge leicht schräg von oben über den untersten Gegenadapter und dann auf Anschlag schieben, mit den mitgelieferten Bohrschrauben an den vorbereiteten Löchern in der Zargennut verschrauben, fertig. Zum Schluss Dichtungsprofil in die Zargennut einlegen
**Bitte beachten Sie die Hinweise in der Anleitung zur bauseitigen Endbehandlung. **Hinweis: Diese Türen sind Einzelanfertigungen und somit vom Widerrufsrecht ausgeschlossen.
