Marantec Torantrieb Comfort 360 bi-linked BlueLine
Menge
- 650 N
- 220 mm/Sek Laufgeschwindigkeit
- verschiedene Schienen wählbar
- alte Artnr. 115329

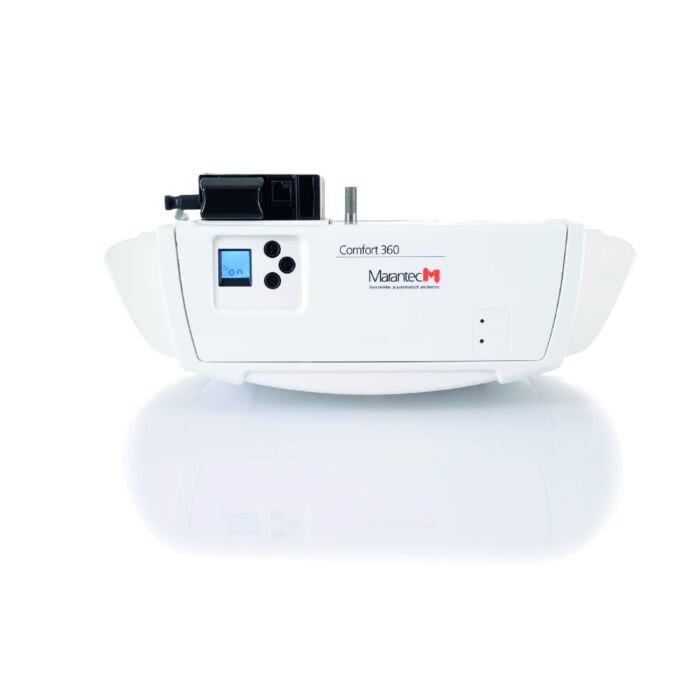

Marantec Torantrieb Comfort 360 bi-linked BlueLine
In diesem Komplett-Set sind enthalten:
- Motor-Aggregat Comfort 360 mit intefrierter Steuerung
- Digital 921 Modulempfänger, 868 MHz bi-linked
- Digital 564 Mini-Handsender 4-Kanal, 868 MHz bi-linked
- Digital 572 Micro-Handsender, 2-Kanal, 868 MHz bi-linked
- Universal-Einbauset für Schwing- und Sektionaltore
- Netzkabel mit Eurostecker, 1.500 mm
Anwendung
- Antriebssystem für privat genutzte Garagentore
- für Schwingtore bis 3.500 mm Torbreite und 110 kg Torgewicht
- für einwandige Sektionaltore bis 5.000 mm Torbreite und 110 kg Torgewicht
- für doppelwandige Sektionaltore bis 3.000 mm Torbreite und 110 kg Torgewicht
- für Kipp- und Canopytore bis 3.500 mm Torbreite und 2250 mm Torhöhe sowie 110 kg Torgewicht
- In Verbindung mit Marantec-Schienen
Wählen Sie oben zusätzlich für den Marantec Comfort 360 die passende Schiene für Ihr Tor (Mehrpreis):
SZ 11 Schiene öffnet Tore bis:
- Schwingtore bis ca. 2500 mm Höhe
- Sektionaltore mit N-Beschlag bis ca. 2250 mm Höhe
- Sektionaltore mit L- oder Z-Beschlag bis ca. 2125 mm Höhe
- Gesamtlänge 3080 mm, Bewegungshub 2475mm
SZ 12 Schiene öffnet Tore bis:
- Schwingtore bis ca. 2750 mm Höhe
- Sektionaltore mit N-Beschlag bis ca. 2500 mm Höhe
- Sektionaltore mit L- oder Z-Beschlag bis ca. 2375 mm Höhe
- Gesamtlänge 3330 mm, Bewegungshub 2725 mm
SZ 13 Schiene öffnet Tore bis:
- Schwingtore bis ca. 3500 mm Höhe
- Sektionaltore mit N-Beschlag bis ca. 3250 mm Höhe
- Sektionaltore mit L- oder Z-Beschlag bis ca. 3125 mm Höhe
- Gesamtlänge 4090 mm, Bewegungshub 3485 mm
Die 2-teiligen Schienen haben sich bewährt und sind eine gute Wahl.
Zusätzlich haben diese Schienen ein optimiertes Laufverhalten durch Kugellagerung.
Die neuen Marantec-Antriebsköpfe passen auf alle Comfort 211, 220, 220.2, 250, 252, 250.2 speed Schienen.
Der Abschaltnocken der auf dem Zahnriemen ist wird nicht mehr benötigt.
Programmierung und Diagnose über maveo pro per Smartphone-App möglich
Schienen der neuen Antriebsköpfe nicht passend für:
alte Rotaline, Comfort 150, 160, 240
Achtung! Neue Schienen passen nicht zu alten Köpfen da die neuen Schienen nicht mehr die Abschaltnocken haben.
Elektrische Daten
Nennspannung: 230 V AC
Nennfrequenz: 50/60 Hz
Stromaufnahme: 1,1 A
Leistungsaufnahme Betrieb: 0,25 kW
Leistungsaufnahme Stand-by: ca. 0,6 W
Betriebsart (Einschaltdauer): S2-2 min
Motorspannung: 24 V DC
Steuerspannung: 24V DC
Schutzart: (Motor-Aggregat) IP 20
Schutzklasse II
Zyklen pro Tag (max.): 20
Mechanische Daten
Zug- und Druckkraft: max. 650 N
Laufgeschwindigkeit: 220 mm/Sek. (je nach Tor unterschiedlich)
Öffnungszeit: ca. 9,5 Sek. (je nach Tor unterschiedlich)
Umgebungsdaten
Abmessungen (BxHxT): 360 x 135 x 335 mm (Motor-Aggregat)
Abmessungen (BxHxT): 375 x 150 x 500 mm (Verpackung)
Gewicht (gesamt): ca. 7,4 kg
Temperaturbereich: -20°C bis +60°C
Leuchtmittel: (LED) 2x 10 LED-Modul
Funktion
- Strom-Spar-Technik blueline
- Schnelllauf Funktion speed
- Elektronische Endabschaltung
- Soft-Start /Soft-Stopp
- Elektronische Aufschubsicherung
- Blockierschutz
- Laufzeitbegrenzung
- Entriegelung über Zugseil (innen)
- Antriebskopf um +/- 90° drehbar
- Marantec EOS Programmierung mit beleuchtetem LC-Display
- Drehrichtungsumkehr programmierbar
- Back jump (Entlastung der Schließkante)
- Automatische Zulauffunktion (nur in Verbindung mit einer Lichtschranke nutzbar)
- Toraufzeit und Vorwarnzeit programmierbar
- Beleuchtungsdauer programmierbar und über Funk schaltbar
- Abschaltautomatic AUF und ZU getrennt programmierbar
- Zwischenposition AUF und ZU getrennt programmierbar
- Torlaufgeschwindigkeit AUF und ZU getrennt programmierbar
- Soft-Lauf-Position AUF und ZU getrennt programmierbar
- Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
- Zargenfunktion (Ausblendung von Zargenlichtschranken)
- Programmierbarer Impulseingang und Ausgang
- Wartungszähler (Intervall programmierbar) und Zyklenzähler
- Fehlersignalisierung mit Fehlerspeicher
- Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk, etc.)
- Anschluss (konventionell) für Taster, Lichtschranke und Haltkreis
- Anschluss (MS-Bus) für Erweiterungsplatinen (Platinen integrierbar)
- Anschluss (MS-Bus) für Handprogrammiergerät und Erweiterungsmodule
- Anschluss für Battery-Backup (back-up 100 integrierbar)
- Ausgang 24 V DC, max. 50 mA
- 2-seitige und zu den Seiten abstrahlende LED-Beleuchtung
- Schnell und leistungsstark
Die Neuen Marantec-Antriebsköpfe passen für alle Schienen der Serie Comfort 220, 250, 252, 250.2 speed.
Der Abschaltnocken auf dem Zahnriemen wird jedoch nicht mehr benötigt.
Montage Garagentorantrieb | Marantec Hands-On ????
| Weight | 1 |
|---|---|
| Modell Antriebe | Marantec Comfort |
| Hersteller | Marantec |
| Lieferzeit | 2-3 Tage |
| imagetag | Comfort 360 |
| Informationen | Marantec Torantrieb Comfort 360 |
| Montageanleitung | https://www.scheurich24.de/media/wysiwyg/comfort360_370_380_1.pdf |
