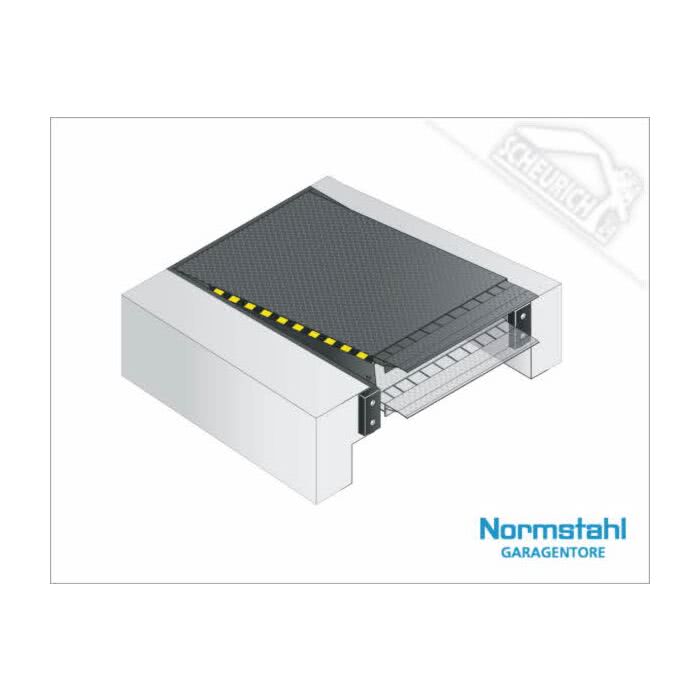

Klappkeilbrücke Normstahl LT60A

Passend für jede Verladung
Die Überladebrücke mit Vorschub ist die universelle und flexible Lösung für allgemeine Industrieanwendungen und den Logistikbereich. Durch die komfortable Bedienung wird eine optimale Anbindung zwischen LKW und Gebäude gewährleistet.

Sicher und effizient
Mit der Vorschub-Technik kann der LKW stufenlos und genau angesteuert werden wodurch die LKW-Ladefläche ganz ausgelastet werden kann. Die Abfertigung von nicht 100% korrekt positionierten Fahrzeugen in der Verladestelle kann problemlos erfolgen ohne erneutes Andocken, da der Vorschub eine größere Kontaktfläche hat. Die Normstahl LT60A Vorschubbrücke ist sehr anpassungsfähig und eignet sich für jede Verladesituation.

Langlebige Vorschub-Lösung
Das herausragende Merkmal der Normstahl LT60A Vorschubbrücke sind die Vorschub-Gleitelemente aus Kunststoff. Der Vorschub wird genau und zuverlässig geführt und diese wartungsarme Lösung garantiert einen störungsfreien Betrieb.

Technische Daten

Tragkraft:
6 Tonnen (60 kN)

Max. Punktlast Brückenplateau:
6,5 N / mm² (8 mm Tränenblech)

Motor Hydrauliksystem:
1,5 kW

Stromversorgung:
400 V 3 Phasen

Schutzklasse der Steuerung:
IP 54

Temperaturbereich Hydrauliköl:
-20°C - +60°C

Magnetventile:
24 V / DC 18W S1

Ausführung Oberfläche:
Lackiert RAL 7016 / Feuerverzinkt

Not-Stopp-Funktion:
2 Hubzylinder mit Sicherheitsventilen

Plateau-Verwindung:
Seitlich mind. 3% der Nennbreite

Europäischer Standard:
EN 1398 Überladebrücken

Produktbeschreibung

Standard
Rahmen - Verbindung mit dem Gebäude:
T-Rahmen

Oberfläche:
Lackierung RAL 7016

Hydraulisches Zubehör:
Geräuscharmes hydraulisches Aggregat
Zwei hydraulische Hub-Zylinder
Ein hydraulischer Klappteil-Zylinder

Auflager:
Stahlauflager
Anschliff 40 mm
Vorschub: 500 mm

Optionen
Rahmen - Verbindung mit dem Gebäude:
T- 200 Rahmen (max. NL=3.000)
W-Rahmen (Rahmen zum Anschweißen)

Hydrauliksytem:
Feuerverzinkt

Auflageoptionen:
Hydrauliksystem Niedrigtemperaturöl
Bio-Öl

Lip Option:
Stahlauflage angeschrägt, 100 mm

Nennweite NW = 2000 mm

Energie & Ergonomie:
EPDM Spaltabdichtung

NL = Nennlänge
OL = Gesamtlänge
GL = Steigerungslänge
NW = Nennbreite
LL = Länge Klappteil
LH = Bauhöhe
A = Überbrückung nach oben
B = Überbrückung nach unten
