RotaMatic Akku-Solar 1 Serie 3 BiSecur

Praktisch und unabhänig

Auch ohne direkte Verbindung zum Stromnetz müssen Sie auf Antriebskomfort nicht verzichten. Der RotaMatic Akku-Solar macht es möglich. Mit dem Solar-Modul sind Sie komplett unabhängig vom Stromnetz.

Lieferumfang

- Hörmann Drehtorantrieb RotaMatic 1 Akku-Solar
- Steuerung (IP65) mit Funk-Empfänger
- Externes Gehäuse mit eingebauten Akku-Packs und Laderegler
- Solarmodul mit 10 m Anschlussleitung
- Montagezubehör und Befestigungsmaterial
- Montageanleitung und Schaltplan

Technische Daten

- Zug- und Druckkraft: 1000 N
- Kurzzeitige Spitzenkraft: 1100 N
- Torflügelbreite: max.2500 mm
- Torflügelhöhe: max. 2000 mm
- Gewicht: max.120 kg/Torflügel
- Gehäuse: Aluminium/ witterungsbeständiger glasfaserverstärkter Kunststoff.



Akku

- Akku-Einheit-Anschluß: 24 V DC
- Stromaufnahme: Stand-by ca. 3,5 mA
- max. Zulässige Umgebungstemperatur für Akku-Einheit: -15°C bis +45°C
- Schutzart: nur für trockene Räume
- Maße: 330 x 220 x 115 mm
- Gewicht: 8,8 kg
- Ladezeit: 5-10 Stunden (je nach Ladezustand, ca. 60 W pro Stunde)
- Technische Daten für den AkkuNutzungsdauer bei jeweils 4 Torzyklen pro Tag:

- ca. 40 Tage bei einer Umgebungstemperatur von +20 °C
- ca. 30 Tage bei einer Umgebungstemperatur von 0 °C
- ca. 20 Tage bei einer Umgebungstemperatur von -15 °C

Bei Anschluß von Verbrauchern mit 24 VDC Spannungsversorgung über den Antrieb, wird die Nutzungsdauer des Antriebs erheblich eingeschrängt.
Max. Lagerzeit ohne Ladung: 1/2 Jahr, bedingt durch Entladung. Bei längerer Lagerzeit (ab ca. 1 Jahr) ohne erneute Aufladung, kann der Akku Schaden nehmen.



Merkmale und Ausstattung

- Automatischer Zulauf nach 60 Sekunden(Lichtschranke erforderlich)
- Anschlag „Tor zu” nicht erforderlich, ab 1500 mm Flügelbreite empfohlen
- Sehr einfache Handhabung der Notentriegelung
- Serienmäßig mit 4-Tasten Handsender (HSE 4 BS, Strukturoberfläche, schwarz)
- Hörmann Funkempfänger
- Einstellbare Kraftbegrenzung
- Sicheres Reversieren bei Hindernissen: Bis in die Endlage „Tor Auf” oder Teilreversieren (einstellbar)
- Serienmäßige Signalleuchte (Warnung vor leerem Akku)
- Optionale Beschlagsvarianten für besondere Einbausituationen

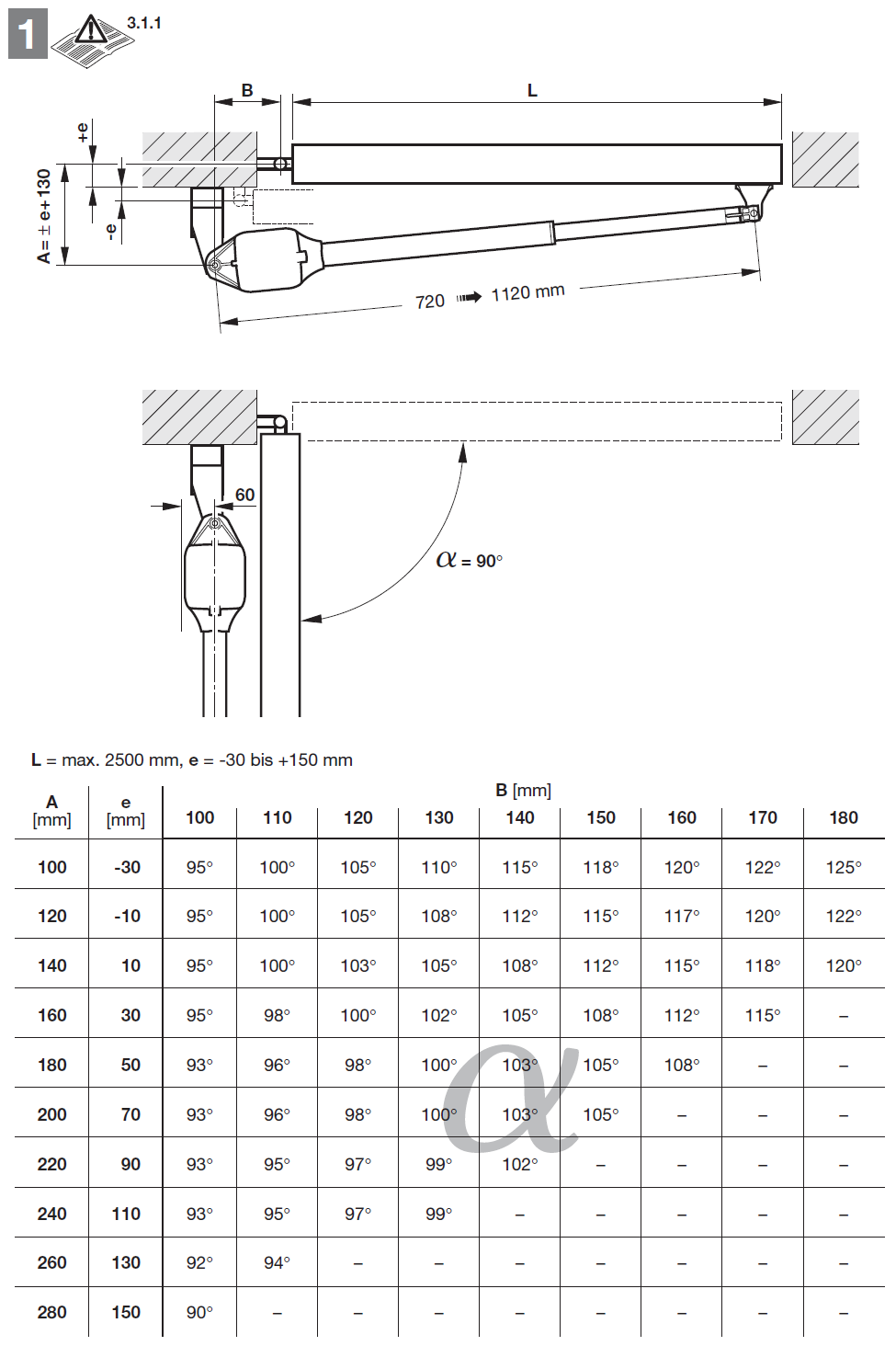

A/B Maßtabelle

Verhältnis von Drehpunkt Tor zu Drehpunkt Antrieb

Zusatz Informationen:

Hörmann Garagentore und Antriebe sind einzeln und als Einheit nach der Europa-Norm 13241-1 zertifiziert und selbstverständlich TÜV-geprüft.Mit einem Hörmann Torantrieb entscheiden Sie sich für Antriebstechnik auf höchstem Niveau und für Qualität, auf die Sie sich verlassen können.

Wenn mehr wie ein Lichtschrankenpaar angeschlossen werden soll, dann muss in den technischen Unterlagen bei Hörmann geprüft werden, ob ein Lichtschrankenexpander benötigt wird.

Das Vorgängermodell ohne Solarmodul war die Hörmann Artikelnummer: 4512606 (EAN 4042533781151).

Achtung! Dieser Antrieb ist nicht für eine Öffnung nach außen geeignet.
Auch eine Freigabe vom Hersteller für so eine Montage ist nicht vorhanden.
