Hörmann Opto-Sensor, Empfänger für SKS

Hörmann Opto-Sensor, Empfänger für SKS

Der angebotene Empfänger für den Optosensor ist eine wichtige Komponente einer Schließkantensicherung von Hörmann und wird für zusätzliche Sicherheitsfunktionen bei verschiedenen Industrietorantrieben eingesetzt. Kompatibel ist er mit den Antrieben WA 300, WA 400, WA 400-M sowie ITO 400 und den Garagentorantrieben SupraMatic der Serien 2 und 3.

Lieferumfang:

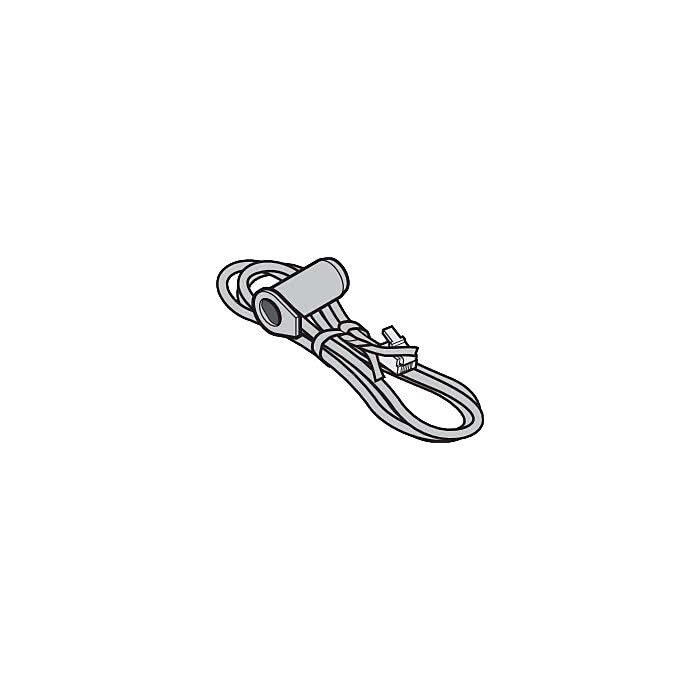

• Opto-Sensor Empfänger mit 500 mm Kabel

Diese Schließkantensicherung verhindert schwere Unfälle, indem sie bei einer Berührung des Tores mit einem Hindernis den Torlauf sofort stoppt und das Tor wieder öffnet. Für diese Funktion ist ein Sender sowie ein Empfänger erforderlich. Beide Sensoren werden seitlich am Torabschlussprofil befestigt, das hohl sein muss, um den Sichtkontakt zwischen den Sensoren zu gewährleisten.

Während des Torlaufs empfängt der Empfänger kontinuierlich Signale vom Sender. Sollte die Torunterkante berührt werden, wird die Verbindung unterbrochen, wodurch die Schließkantensicherung den Torlauf reversiert.

Optosensor-Empfänger als Ersatzteil:

Damit die Schließkantensicherung einwandfrei funktioniert, müssen alle Bestandteile regelmäßig überprüft und gegebenenfalls ersetzt werden. Wenn der Empfänger defekt ist, kann er leicht durch dieses Ersatzteil ersetzt werden. Achten Sie darauf, dass die Anschlussleitung dieses Empfängers schwarz ist und nicht mit Sensoren mit grauen Kabeln kompatibel ist. Außerdem ist dieser Empfänger nicht für Funk-Anschlusseinheiten geeignet. Er kann jedoch an die Anschlusseinheit S4 einer Schließkantensicherung angeschlossen werden.

Optosensor-Empfänger für Anschlusseinheit S4:

Die Anschlusseinheit S4 ist für Garagentore mit SupraMatic-Antrieben der Serien 2 und 3 konzipiert. Diese Sicherheitseinheit besteht aus dem Empfänger, einem passenden Sender (Art.-Nr. 638248), einer Platine (Art.-Nr. 538573), einem Gehäuse für die Platine und einer Wendelleitung mit Systemstecker (Art.-Nr. 436224). Ein passendes Torabschlussprofil zur Montage der Sensoren ist ebenfalls erforderlich. Die Anschlusseinheit S4 ist nicht mit Antrieben der Serie 1 kompatibel, da diese keinen HCP1-Bus-Anschluss haben. Diese Art der Schließkantensicherung ist außerdem nicht für Tore mit Schlupftür geeignet.

Technische Daten:

• Kompatibel mit Industrietorantrieben WA 300, WA 400, WA 400-M und ITO 400
• Anschluss über HCP1-Bus-Anschluss am Antrieb
• Geeignet für Anschlusseinheit S4
• Nicht kompatibel mit Toren mit Schlupftür
• Empfänger-Durchmesser: 14 mm
• Sensorlänge: 43 mm
• Anschlussleitung: 500 mm
• Farbe der Anschlussleitung: Schwarz
• EAN: 4042533207262
