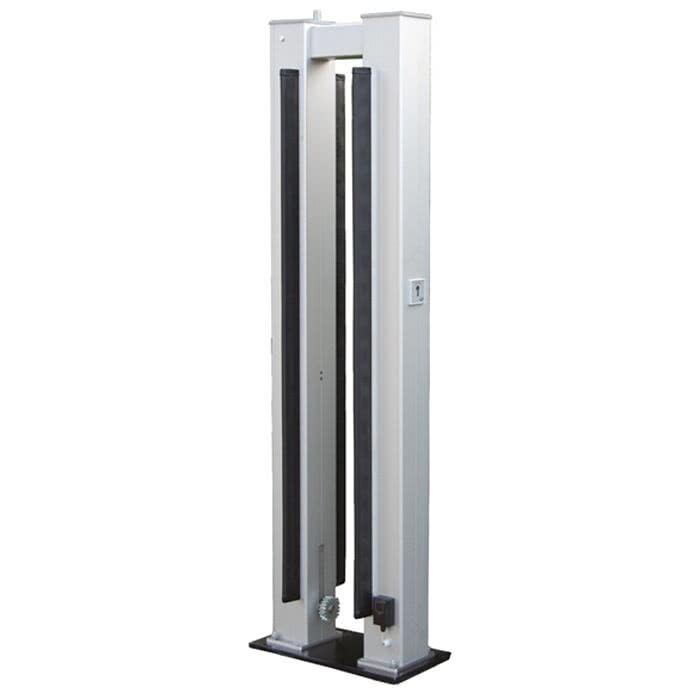

BelFox Antriebsportal mit Steuerung 47-21-11 AW (Portalhöhe 1800 mm), 420 kg

Antriebsportal mit Steuerung 47-21-11 AW (Portalhöhe 1800 mm), 420 kg
Das Antriebsportal ist die konsequente Weiterentwicklung der von BelFox erfundenen Antriebssäulen für Schiebetore. Ein aus stranggepresstem Aluminium gefertigtes Antriebsportal hält den Torkörper. Der Gegenpfosten (Einlaufpfosten) ist aus dem gleichen Material gefertigt und passt so zum Design der Gesamtanlage. Der Abstand der beiden Säulen des Portales ist vom Torlaufwerk und der freitragenden Schiene des Tores abhängig und wird, genau wie die Höhe, nach Ihren Angaben gefertigt. Im Portal ist unsichtbar und vandalensicher die Antriebseinheit und die komfortable Motorsteuerung untergebracht. Diese Antriebseinheit ist in der Höhe einstellbar und passt sich so jeder Toranlage an. Die Kontaktleisten der Nebenschließkanten und der Empfänger der Lichtschranke sind fixfertig montiert und angeschlossen. Die Kontaktleiste für die Hauptschließkante ist schon mit dem funkbetriebenen Übertragungssystem verkabelt und braucht nur noch auf die Stirnseite des Tores montiert zu werden. Am äußeren Stehpfosten ist ein Schlüsseltaster, am inneren Steher ein Schlüsseltaster und ein Notaus - Taster eingebaut und angeschlossen. Der Betrieb ist je nach Motorsteuerung auch ohne aktive Kontaktleiste an der Hauptschließkante möglich. Ohne Beschichtung ist die Anlage in Alu natur eloxiert.

Standardhöhe Torblatt ab EOK: 1600 mm, alle andere Höhen bis 2700 mm möglich

Sehr einfach bedienbare Motorsteuerung mit allen Grundfunktionen, Betrieb bis 420 kg Torgewicht ohne aktive Sicherheitskontaktleiste, mit inaktiver Kontaktleiste an der Hauptschließkante zulässig.  Ab 420 kg Torgewicht ist eine aktive Sicherheitskontaktleiste an der Hauptschließkante inkl. das Funk - Übertragungssystem notwendig und im Lieferumfang enthalten.


Lieferumfang:
1 Stck. Antriebsportal mit Steuerung 47-21-11 AW
1 Stck. Funkmodul
1 Stck. 4-Kanal-Handsender 868 MHz

Technische Daten:
Max. Torgewicht: 800 kg
Max. Torbreite: 14 m

Typ. Laufgeschwindigkeit: 25 cm / sek

Anschlussspannung: 230 V / 50 Hz
Zug- und Druckkraft: 1100 N
Spannungsversorgung Motor: 24 V
Motorleistung: 500 VA
Einschaltdauer: 80 %
Öffnungszeit: 25 cm / sek.
Max. Torbreite: 14 m
Max. Torgewicht: 800 kg
